5 減速器的承載能力及選用方法

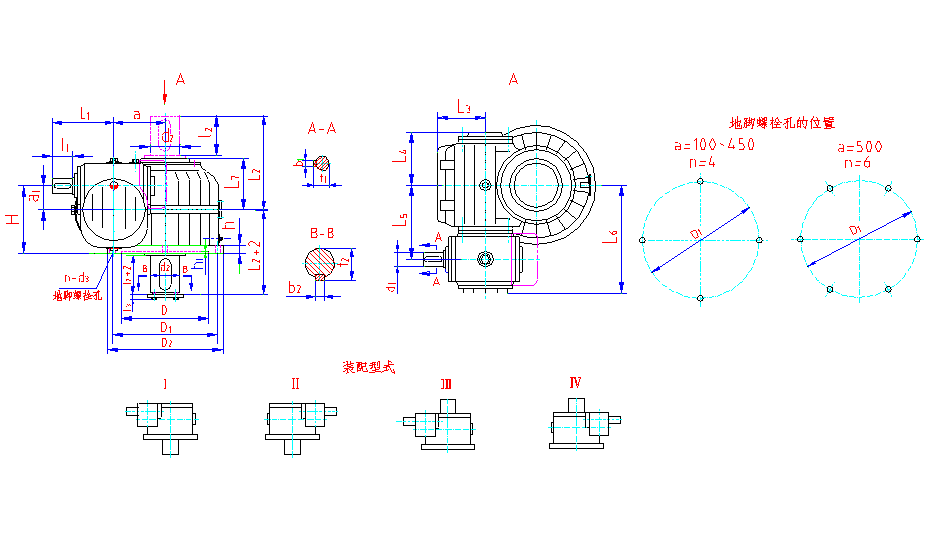

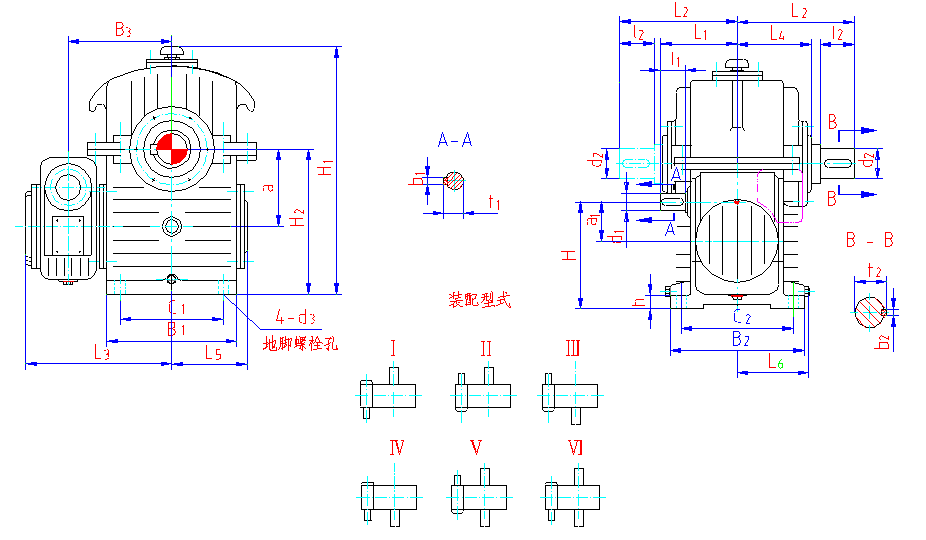

5.1 CCWU、CCWO及CCWS減速器的額定輸入功率P1及輸出轉矩T2見附表1。

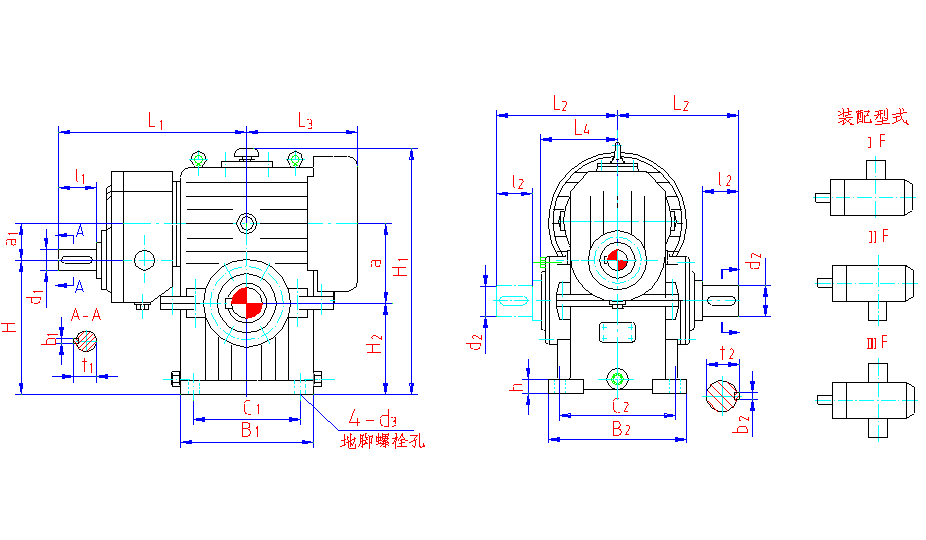

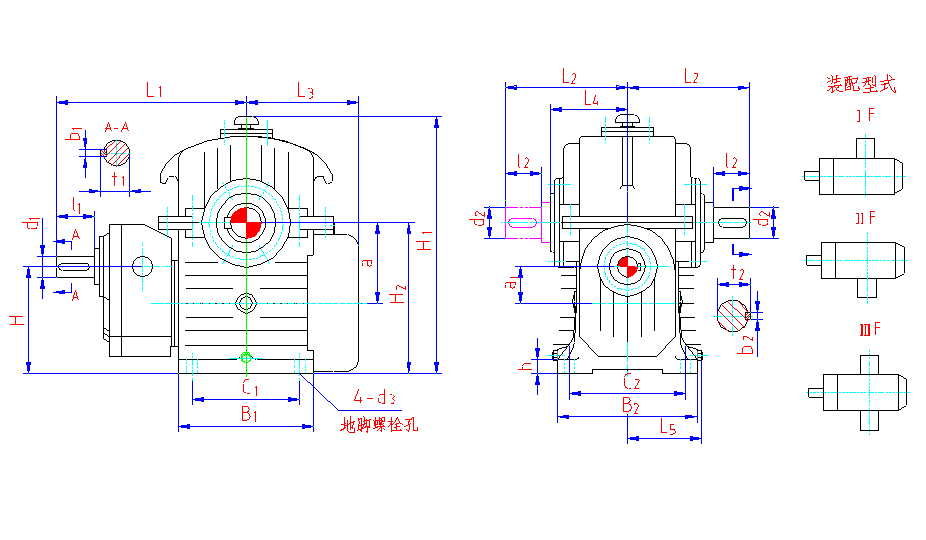

5.2 GCWU、GCWO及GCWS減速器的額定輸入功率P1及輸出轉矩T2見附表2。
5.3 減速器輸出軸軸端徑向、軸向許用負荷
減速器輸出軸軸端許用負荷取決于蝸輪軸的轉速及額定轉矩。按下式計算:
FR = fL· R ;
FA = fL ·A ;
式中:
FR —輸出軸軸端徑向許用負荷,見圖7中的a ;
FA —輸出軸軸端軸向許用負荷,見圖7中的b ;
fL —速度系數,其值應符合表10中的規定;
R —徑向載荷系數,其值見表11 ;
A —軸向載荷系數,其值見表11。
表10 速度系數fL
n2 (rpm) |
fL |
n2 (rpm) |
fL |
n2 (rpm) |
fL |
6.3 |
1.00 |
25 |
0.70 |
100 |
0.47 |
8 |
0.95 |
31.5 |
0.66 |
125 |
0.44 |
10 |
0.90 |
40 |
0.62 |
160 |
0.41 |
12.5 |
0.85 |
50 |
0.58 |
200 |
0.38 |
16 |
0.80 |
63 |
0.54 |
250 |
0.35 |
20 |
0.75 |
80 |
0.50 |
315 |
0.32 |
注:① n2 — 蝸輪軸轉速;
② 當n2為表中兩個數中間值時,應用插值法計算。 |
a b

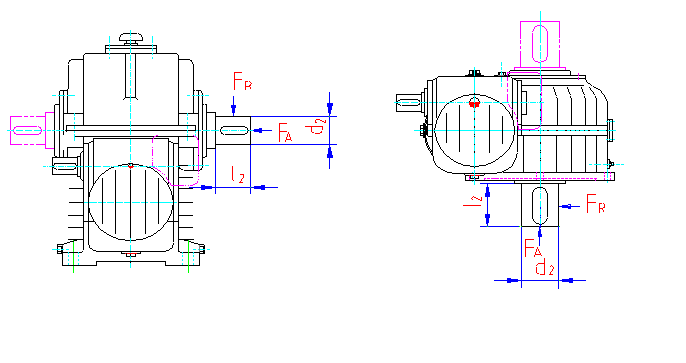

圖7輸出軸軸端許用負荷
表11輸出軸軸向、徑向載荷系數
低速級中心距(㎜) |
100 |
125 |
160 |
200 |
250 |
T2
(N.m) |
A或R
(N) |
T2
(N.m) |
A或R
(N) |
T2
(N.m) |
A或R
(N) |
T2
(N.m) |
A或R
(N) |
T2
(N.m) |
A或R
(N) |
400 |
7800 |
800 |
10600 |
1400 |
14100 |
2500 |
18200 |
4500 |
24000 |
450 |
7800 |
900 |
10600 |
1600 |
14100 |
2800 |
18200 |
5000 |
24000 |
500 |
7700 |
1000 |
10500 |
1800 |
14000 |
3150 |
18000 |
5600 |
23800 |
560 |
7500 |
1120 |
10400 |
2000 |
13800 |
3550 |
17700 |
6300 |
23500 |
630 |
7300 |
1250 |
10300 |
2240 |
13600 |
4000 |
17400 |
7100 |
23000 |
710 |
7000 |
1400 |
10200 |
2500 |
13300 |
4500 |
17000 |
8000 |
22500 |
800 |
6700 |
1600 |
10000 |
2800 |
13000 |
5000 |
16600 |
9000 |
22000 |
— |
— |
1800 |
9800 |
3150 |
12500 |
— |
— |
10000 |
21300 |
低速級中心距(㎜) |
315 |
355 |
400 |
450* |
500* |
T2
(N.m) |
A或R
(N) |
T2
(N.m) |
A或R
(N) |
T2
(N.m) |
A或R
(N) |
T2
(N.m) |
A或R
(N) |
T2
(N.m) |
A或R
(N) |
8000 |
29500 |
10000 |
33000 |
12500 |
38000 |
14000 |
43400 |
20000 |
48000 |
9000 |
29500 |
11200 |
33000 |
14000 |
38000 |
16000 |
43200 |
22400 |
47500 |
10000 |
29200 |
12500 |
32800 |
16000 |
37700 |
18000 |
42300 |
25000 |
46300 |
11200 |
28800 |
14000 |
32400 |
18000 |
37300 |
20000 |
42000 |
28000 |
45400 |
12500 |
28300 |
16000 |
32000 |
20000 |
36800 |
22400 |
41400 |
31500 |
45000 |
14000 |
27800 |
18000 |
31500 |
22400 |
36200 |
25000 |
41000 |
35500 |
44000 |
16000 |
27200 |
20000 |
30800 |
25000 |
35600 |
28000 |
39700 |
40000 |
43200 |
18000 |
26500 |
22400 |
29800 |
28000 |
34800 |
31500 |
38500 |
45000 |
42750 |
— |
— |
25000 |
28300 |
31500 |
34000 |
35500 |
37000 |
50000 |
41000 |
— |
— |
— |
— |
— |
— |
40000 |
36000 |
56000 |
39200 |
注:① 當扭矩值T2在表中兩個數之間時,用插值法計算A、R值。
② 當扭矩值T2小于表中最小值時,按最小值計算。
③ 減速器應盡量不附加軸端負荷,如必須承受軸端負荷應盡量選用同規格的加強型軸承。對有“*”號的中心距450、500減速器當有軸端負荷時,必須采用加強型軸承。 |
5.4 減速器的效率
減速器的效率分別依據附表1、附表2中的P1及T2由下式計算:
……………………………………………………………………………⑴
式中 i’- 減速器的實際傳動比,見附表3。
5.5 減速器的工作條件
附表1、附表2中的額定輸入功率P1及額定輸出轉矩T2適用于如下工作條件:減速器工作負荷平穩無沖擊,每日工作8h,每小時啟動10次,小時負荷率JC=100%,環境溫度20℃,極限油溫100℃。當上述條件不滿足時,應依據表12~15進行修正。
5.5.1載荷系數f1見表12。
5.5.2啟動頻率系數f2見表13。
5.5.3小時負荷率系數f3見表14。
5.5.4環境溫度系數f4見表15。
表12載荷系數f1
原動機 |
日運轉時間
h |
載 荷 性 質 |
均勻載荷U2) |
中等沖擊載荷M2) |
強沖擊載荷H2) |
電動機
汽輪機
水力機 |
偶然性1/21) |
0.8 |
0.9 |
1 |
間斷性21) |
0.9 |
1 |
1.25 |
2~10 |
1 |
1.25 |
1.5 |
10~24 |
1.25 |
1.5 |
1.75 |
活塞發動機
(4~6個油缸) |
偶然性的1/21) |
0.9 |
1 |
1.25 |
間斷性的21) |
1 |
1.25 |
1.5 |
2~10 |
1.25 |
1.5 |
1.75 |
10~24 |
1.5 |
1.75 |
2 |
活塞發動機
(1~3個油缸) |
偶然性的1/21) |
1 |
1.25 |
1.5 |
間斷性的21) |
1.25 |
1.5 |
1.75 |
2~10 |
1.5 |
1.75 |
2 |
10~24 |
1.75 |
2 |
2.25 |
注:1)指在每日偶然和間歇運轉時間的總和。
2)U、M、H見附表4。 |
表13 啟動頻率系數f2
每小時啟動次數 |
0~10 |
>10~60 |
>60~400 |
啟動頻率系數f 2 |
1.0 |
1.1 |
1.2 |
表14 小時負荷率系數f3
小時負荷率Jc (%) |
100 |
80 |
60 |
40 |
20 |
小時負荷率系數f3 |
1.00 |
0.94 |
0.86 |
0.74 |
0.56 |
注:①Jc = ; ② Jc <20%時按Jc=20%計;
③表中未列入的JC值,其系數可由線性插值法求出。 |
表15環境溫度系數f4
環境溫度℃ |
0~10 |
>10~20 |
>20~30 |
>30~40 |
>40~50 |
環境溫度系數f4 |
0.87 |
1 |
1.14 |
1.33 |
1.6 |
5.6 減速器的選用
5.6.1 當已知條件與附表1、附表2規定的工作條件相同時,可直接在附表1或附表2中選取所需減速器的規格。
5.6.2
當已知條件與附表1、附表2規定的工作條件不同時,應按下列公式計算所需的輸入功率P1J、P1R或輸出轉矩T2J、T2R.
P1J = P1 f1 f2 …………………………………………………………………………………⑵
P1R = P1 f3 f4 …………………………………………………………………………………⑶
或T2J = T2 f1 f2 …………………………………………………………………………………⑷
T2R = T2 f3 f4 …………………………………………………………………………………⑸
由式⑵~式⑸的計算結果中選取較大值,再按附表1或附表2選取承載能力相符或偏大的減速器。
5.6.3減速器的最大尖峰負荷為額定承載能力的2.5倍。
5.6.4選用示例:
例:電機驅動的塑料擠壓機用雙級蝸桿減速器,中等沖擊負荷,每日工作8h,連續運轉,輸入轉速n1=1500r/min,公稱傳動比i=1000,輸出軸轉矩T2=2500N.m,工作環境溫度最高為30℃,要求采用CCWU型減速器的第Ⅰ種裝配型式。
由于給定的條件與附表1規定的工作條件不一致,故應按5.6.2中有關公式計算T2J及T2R,然后再由附表1選擇所需減速器的規格。
根據已知條件可首先查得f1=1.25, f2=1,f3=1, f4=1.14,按式⑷、式⑸計算,則:
T2J = T2 f1 f2 = 2500×1.25×1 = 3125 N.m
T2R = T2 f3 f4 =2500×1×1.14=2850 N.m
由于T2J>T2R,故應按T2J=3125 N.m進行選擇。
由附表1查得最接近的減速器為CCWU160,T2=3650 N.m,大于要求值。
由于本例未給出軸端及尖峰負荷,故不進行校核。
因此最終選定的減速器規格為:

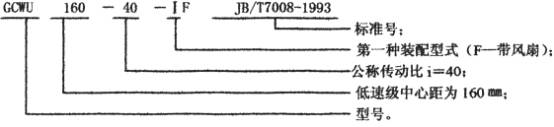

CCWU 160 -1000 -Ⅰ JB/T7008-1993
6 減速器的潤滑
6.1 減速器的潤滑應優先采用蝸輪蝸桿潤滑油浸油潤滑。對由于結構原因或轉速較低而無法采用稀油潤滑的軸承應采用鋰基潤滑脂潤滑。
6.2 一般應根據減速器低速級蝸輪蝸桿的嚙合滑動速度大小按表16選擇適當?shù)臐?rùn)滑油。
表16
滑動速度VS |
≤2.2 |
>2.2~5 |
>5~12 |
>12 |
潤滑油
粘度 |
cst/50℃ |
324 |
225 |
169 |
114 |
E/50℃ |
43 |
30 |
22 |
15 |
6.3潤滑油的牌號按表17選用。
表17
粘度 |
潤 滑 油 |
cst/50℃ |
cst/40℃ |
蝸輪蝸桿油牌號 |
適用滑動速度Vs(m/s) |
324 |
612~748 |
N680 |
≤2.2 |
225 |
414~506 |
N460 |
>2.2~5 |
169 |
288~352 |
N320 |
>5~12 |
114 |
198~242 |
N220 |
>12 |
